Как оценить качество производства электровелосипедов: техническое руководство для B2B-покупателя

Качество электровелосипеда напрямую определяет процент возврата продукции, стоимость гарантии и репутацию бренда. Для B2B-покупателей единственный недостаток качества при массовом производстве может привести к тысячам бракованных единиц, шестизначным гарантийным претензиям и необратимому ущербу отношениям с клиентами.

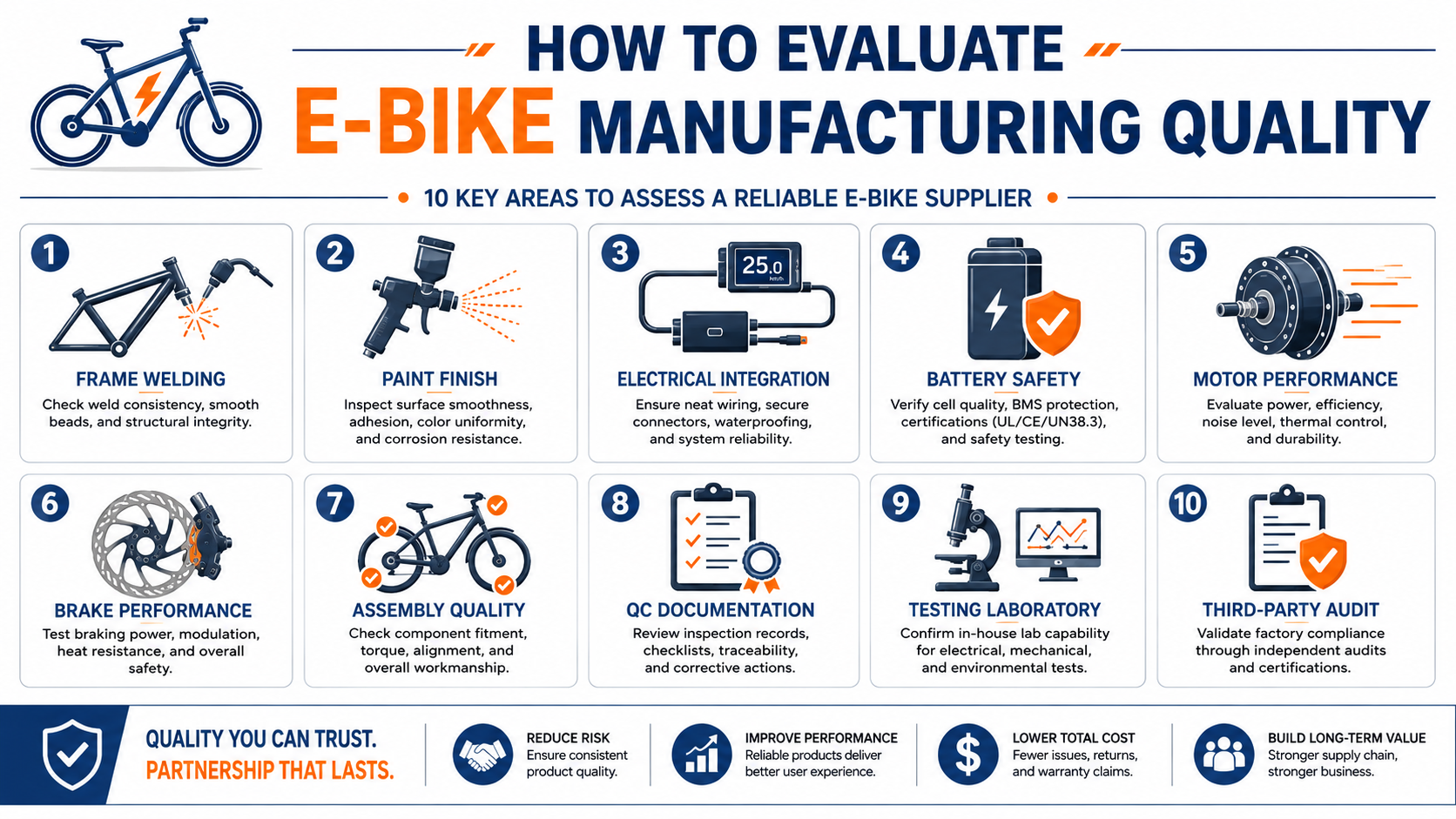

В этом техническом руководстве представлена ​​10-балльная система оценки, которую B2B-покупатели могут использовать для оценки качества производства электронных велосипедов — во время заводских проверок, выборочной оценки и проверки массового производства — с особым вниманием к стандартам качества на производственных базах в нескольких странах.

1. Качество сварки рамы

Сварка рамы — основа структурной целостности электронного велосипеда. Некачественная сварка приводит к выходу из строя рамы — одному из самых опасных и дорогостоящих видов дефектов.

Что проверять:

• Однородность сварного шва: постоянная ширина и высота шва вдоль всех соединений. Никаких подрезов, перекрытий и пористости.

• Провар сварного шва: Полный провар в критических соединениях (головная труба, каретка, подседельная труба). Если есть возможность, запросите макрофотографии поперечного сечения.

• Зона термического влияния (ЗТВ): минимальное изменение цвета указывает на контролируемое поступление тепла. Чрезмерное ЗТВ ослабляет раму.

• Сварка с ЧПУ или ручная сварка: сварка с ЧПУ обеспечивает стабильное качество. Качество ручной сварки зависит от квалификации оператора.

Метод испытаний: Запросите отчеты об испытаниях на усталость согласно EN 14766 (горные велосипеды) или EN 14764 (городские велосипеды). Каркас должен без разрушения выдерживать 100 000 циклов вертикальной нагрузки.

Возможность трехцепной сварки: на заводе Cybic в Тяньцзине сварка рамы выполняется сварочными роботами с ЧПУ на всех 4 производственных линиях со 100% визуальным контролем и пакетными испытаниями на усталость в собственной лаборатории. Завод в Джакарте также использует местные возможности сварки рам в рамках своей полной местной цепочки поставок, гарантируя, что рамы, произведенные в Индонезии, соответствуют тем же структурным стандартам, что и рамы, произведенные в Тяньцзине.

2. Краска и отделка поверхности.

Качество краски влияет как на эстетику, так и на устойчивость к коррозии. Электронные велосипеды, подвергающиеся воздействию дождя, влажности и дорожной соли, требуют прочной обработки поверхности.

Что проверять:

• Подготовка поверхности: фосфатирование или хроматирование перед нанесением краски обеспечивает адгезию.

• Слои покрытия: Минимум 3 слоя — грунтовка, базовое покрытие, прозрачное покрытие. Измерьте общую толщину (рекомендуется 80–120 микрон).

• Покрытие: Краска должна покрыть все внутренние поверхности, включая внутреннюю часть труб (предотвращение коррозии).

• Приклеивание наклейки: наклейки должны находиться под прозрачным слоем, а не наноситься сверху (который отслаивается).

Метод испытания: Испытание в солевом тумане по ISO 9227 — минимум 48 часов без красной ржавчины. Испытание на адгезию в поперечном разрезе по ISO 2409 — рейтинг 0 или 1.

3. Интеграция электрической системы

Электрические системы электронного велосипеда — двигатель, контроллер, аккумулятор, дисплей, жгут проводов — должны быть интегрированы с механическими компонентами как целостная система. Плохая интеграция приводит к периодическим сбоям, которые трудно диагностировать и дорого ремонтировать.

Что проверять:

• Прокладка проводки: Кабели должны быть проложены внутри или защищены корпусом. Отсутствие защемлений в точках поворота рулевого управления и подвески.

• Качество разъемов: водонепроницаемые разъемы (минимум IP65) на всех электрических соединениях. Никаких открытых терминалов.

• Размещение контроллера: Защищено от ударов и попадания воды. Теплоотдача должна быть адекватной.

• Заземление: Правильное заземление предотвращает электрические помехи на датчиках двигателя.

Метод испытания: испытание на степень защиты IP (водяные брызги, пыль). Испытание на вибрацию полного электронного велосипеда с активной электрической системой. Проверьте наличие кодов ошибок или потери связи во время тестирования.

4. Безопасность аккумуляторов и качество BMS

Аккумуляторные системы являются компонентом с самой высокой стоимостью и самым высоким риском. Возгорания аккумуляторов, хотя и редки, могут привести к отзыву продукции, юридической ответственности и уничтожению бренда.

Что проверять:

• Марка и качество сотового телефона: Samsung, LG или сертифицированные китайские бренды (BAK, Lishen). Запросите спецификации ячеек.

• BMS (система управления аккумулятором): должна включать защиту от перезаряда, защиту от чрезмерного разряда, защиту от короткого замыкания, контроль температуры и балансировку элементов.

• Конструкция упаковки: Элементы должны быть приварены точечной сваркой (не припаяны) к никелевым полоскам. Изоляционные листы между рядами ячеек.

• Корпус: огнестойкий материал (класс UL 94 V-0). Водонепроницаемое уплотнение (минимум IP65).

• Сертификация: обязательный протокол испытаний UN38.3. UL 2054 или IEC 62133-2 рекомендуется для рынков США/ЕС.

Метод испытаний: Запросите отчет об испытаниях UN38.3. Выполните циклическую проверку заряда/разряда на образцах. Тепловидение во время быстрой зарядки для проверки наличия горячих точек.

В аккумуляторных блоках Cybic используются элементы Samsung/LG (или BAK/Lishen для бюджетных моделей), а платы BMS обеспечивают 5-уровневую защиту. Все упаковки имеют сертификаты UN38.3, RoHS и CE. Сборка аккумуляторов производится в специально отведенном помещении с чистыми помещениями.

5. Производительность и надежность двигателя.

Качество двигателя определяет стабильность производительности, запас хода и долгосрочную надежность. Ступичные и среднеприводные двигатели имеют разные критерии оценки.

Что проверять:

• Проверка бренда двигателя: Cybic использует двигатели Bafang, Ananda, Shengyi и Vinka — все известные бренды с доказанной надежностью. Запросите спецификации двигателя и подтверждение бренда.

• Ступичные электродвигатели: проверьте качество подшипников, целостность уплотнений и согласованность выходного крутящего момента на всех уровнях помощи.

• Двигатели среднего привода: проверьте плавность включения передач, выравнивание линий цепи и точность датчика крутящего момента.

• Шум: Максимум 55 дБ при скорости 20 км/ч. Чрезмерный шум указывает на проблемы с подшипником или шестерней.

• Температура: Температура корпуса двигателя не должна превышать 60°C после 1 часа непрерывной работы при полной нагрузке.

Метод испытания: динамометрическое испытание на выходной крутящий момент и эффективность. Шумовые испытания в безэховой камере. Термическое испытание при непрерывной работе при полной нагрузке.

6. Эффективность тормоза

Тормоза являются наиболее важным компонентом безопасности. Электронные велосипеды тяжелее и быстрее, чем стандартные велосипеды, поэтому требования к эффективности тормозов соответственно выше.

Что проверять:

• Тип тормоза: Гидравлические дисковые тормоза (Tektro, Shimano), рекомендуемые для всех электронных велосипедов. Механический диск приемлем для бюджетных моделей. Ободные тормоза не рекомендуются для электровелосипедов.

• Размер ротора: минимум 160 мм для городских электронных велосипедов, 180 мм для моделей грузовых и толстых шин.

• Тормозной путь: Согласно EN 15194, электровелосипед должен останавливаться в пределах 6 метров при скорости 24 км/ч.

Метод испытания: проверка тормозного пути в соответствии с EN 15194. Повторное испытание на торможение (10 последовательных аварийных остановок) для проверки снижения эффективности тормозов.

7. Качество сборки

Качество сборки — это то, где становится видна производственная дисциплина. Даже при наличии хороших компонентов плохая сборка создает проблемы с качеством.

Что проверять:

• Метки момента затяжки: Все важные болты (шток, подседельный штырь, тормозной суппорт, опора двигателя) должны иметь краску с отметками затяжки, что указывает на то, что был применен и проверен правильный момент затяжки.

• Длина корпуса троса: Подходящая длина — не слишком длинная (помехи) и не слишком короткая (ограничение при повороте).

• Исправность колеса: Боковое и радиальное биение в пределах 1 мм. Натяжение спиц постоянное (измеряется тензиометром).

• Выравнивание компонентов: Руль прямой, уровень седла, схождение колес в пределах 2 мм.

8. Документация по контролю качества

Документация производителя по контролю качества раскрывает его культуру качества. Это особенно важно при оценке многостранового производства — стандарт качества должен быть единым для всех стран.

Просьба посмотреть:

• Записи о входных проверках: журналы проверки материалов и компонентов.

• Контрольные списки контроля качества на линии: контрольные точки качества на уровне станции с критериями «прошел/не прошел»

• Итоговые отчеты о проверке: результаты отбора проб AQL перед отправкой

• Отслеживание дефектов: отчеты о несоответствии (NCR) и записи корректирующих действий (CAPA).

• Данные о доходности: процент выхода с первого прохода по модели и производственной линии.

Контрольный показатель: процент выхода с первого прохода выше 97% указывает на зрелую систему качества. Уровень ниже 95% указывает на системные проблемы с качеством.

Трехцепочный стандарт качества: Cybic поддерживает единый стандарт выхода продукции с первого прохода 98,5% на всех трех производственных базах — в Тяньцзине, Джакарте и Брно. Тот же 7-этапный процесс контроля качества, те же требования к документации и одна и та же система удаленного онлайн-мониторинга (которая обнаруживает неисправности аккумулятора и двигателя для немедленного ремонта) применяются независимо от места производства. При аудите производителя, расположенного в нескольких странах, убедитесь, что стандарты качества документированы и последовательно соблюдаются на всех предприятиях, а не только на головном заводе.

9. Возможности испытательной лаборатории

Производители, имеющие собственные испытательные лаборатории, могут обнаружить проблемы с качеством еще до отгрузки, а не обнаруживать их на местах. Оценивать:

• Усталостные испытания: оборудование для испытаний на усталость рамы, вилки и руля.

• Испытание на удар: испытание на падение и испытание на столкновение в соответствии со стандартами EN.

• Экологические испытания: циклическое изменение температуры, влажность, воздействие ультрафиолета.

• Электробезопасность: диэлектрическая прочность, целостность заземления, тестеры сопротивления изоляции.

• Тест производительности: тестовый трек на месте для функциональной проверки

Инфраструктура испытаний Cybic: На предприятии в Тяньцзине имеется собственная испытательная лаборатория с полным набором возможностей для испытаний на усталость, ударную нагрузку, экологическую и электробезопасность. Для выполнения требований специализированного тестирования Cybic также сотрудничает с национальными испытательными лабораторными центрами для аккредитованной сторонней проверки. Производители, не имеющие собственного тестирования, полагаются на внешние лаборатории, а это означает, что проблемы с качеством обнаруживаются позже и требуют более высоких затрат.

10. История аудита третьей стороны

Производители, которые приветствуют сторонние проверки, демонстрируют уверенность в своих системах качества. Запрос:

• Отчеты аудита от SGS, Intertek, Bureau Veritas или групп качества клиентов.

• Сертификат ISO 9001:2015 и последний отчет об аудите.

• Результаты аудита социального соответствия BSCI или SMETA

• Любая предыдущая документация по отзыву продукции или корректирующим действиям.

Красный флаг: производители, которые сопротивляются сторонним аудитам или отказываются делиться отчетами о проверках, могут иметь проблемы с качеством, которые они хотят скрыть.

Сводный контрольный список оценки качества

Оцениваете партнеров-производителей электронных велосипедов? Запланируйте заводской аудит на любой из трех производственных баз Cybic — в Тяньцзине (Китай), Джакарте (Индонезия) или Брно (Чехия). Посетите наши производственные линии, испытательную лабораторию и станции контроля качества. Наша команда по качеству проведет вас через полный 7-этапный процесс контроля качества и продемонстрирует, как соблюдаются единые стандарты качества на всех предприятиях.
